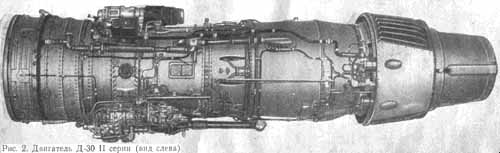

Д-30 II серии
Турбореактивный двухконтурный двигатель

---

ухвальный турбореактивный двигатель с двухкаскадным компрессором и смешением потоков наружного и внутреннего контуров. Этот двигатель является дальнейшим развитием двигателя Д-30 I серии. Двигатель Д-30 II серии имеет реверсивное устроийство и воздушный стартер для его запуска.
Двигатель состоит из следующих основных узлов:
первого каскада компрессора;
разделительного корпуса;
второго каскада компрессора;
камеры сгорания;
первой и второй турбин;
реверсивного устройства;
агрегатов, обеспечивающих работу двигателя и самолета.

---

Характеристики:

---

Условное обозначение двигателя	Д-30 II серии
Тип двигателя	Турбореактивный, двухконтурный, двухроторный с реверсом тяги
Направление вращения роторов двигателя (по полету)	левое
Суммарная степень повышения давления на взлетном режиме при стандартных атмосферных условиях (САУ) на земле	18,4 ± 0,2
Реверсивное устройство двигателя	Двухстаторное с двумя отклоняющими решетками
Гарантийный ресурс двигателя	указан в формуляре
Максимальная тяга двигателя на земле при САУ, кгс:
прямая тяга на взлетном режиме	6800-2%
прямая тяга на малом газе	475
обратная	2500 ± 3%
Габаритные размеры двигателя, мм:
длина	4733,5 ± 10
диаметр по входному корпусу первого каскада компрессора	1865+2%
Полная масса двигателя с приборами и узлами, устанавливаемыми на двигатель, кг	1944+2%

---

Режимы работы двигателя в земных условиях (стандартные атмосферные условия)

---

Режим работы	Число оборотов ротора компрессора I каскада, % (100%=8521 об/мин)	Число оборотов ротора компрессора II каскада, % (100%=11677 об/мин)	Средняя температура газа за турбиной, ¦C (не более)	Время непрерывной работы, мин
Взлетный	90,0-92,0 (7750 ¦ 75)	98,0-99,5 (11620 +50/-100)	620	5
Номинальный	79,5-81,5 (6850 ¦ 75)	92,5-94,0 (10850 +50/-100)	530	не ограничено
0,88 номинального	76,0-78,0 (6650 ¦ 75)	90,5-91,6 (10600 +50/-100)	495	не ограничено
0,7 номинального	70,0-72,0 (6050 ¦ 75)	87,0-88,5 (10200 +50/-100)	450	не ограничено
0,6 номинального	66,5-68,5 (5750 ¦ 75)	85,0-86,0 (9950 +50/-100)	420	не ограничено
0,53 номинального	63,5-65,5 (5500 ¦ 75)	83,5-84,5 (9750 +50/-100)	400	не ограничено
Малый газ	61,0-62,5 (7200 ¦ 100)	-	360	не ограничено
Максимальной обратной тяги	91,5-94,0	91,5-94,0 (10800 ¦ 150)	520	2

---

Режимы работы двигателя в высотных условиях (H=11000 м, M=0,74 при ст.атм. условиях)

---

Режим работы	Число оборотов ротора компрессора I каскада, % (100%=8521 об/мин)	Число оборотов ротора компрессора II каскада, % (100%=11677 об/мин)	Средняя температура газа за турбиной, ¦C (не более)	Время непрерывной работы, мин
Взлетный	92,2-98,1 (7900 +50/-25)	97,5-98,5 (11370 +50/-100)	635	5
Номинальный	86,5-88,5 (7450 ¦ 75)	92,5-94,0 (10850 +50/-100)	540	не ограничено
0,88 номинального	83,5-88,5 (7180 ¦ 75)	90,5-91,5 (10600 +50/-100)	505	не ограничено
0,7 номинального	78,0-80,0 (6720 ¦ 75)	87,5-88,5 (10200 +50/-100)	460	не ограничено
0,6 номинального	75,0-76,5 (6450 ¦ 75)	85,0-86,0 (10000 +50/-100)	430	не ограничено
Малый газ	61,0-62,5 (7200 ¦ 100)	-	360	не ограничено

---

---

---

---
